Ponle Luz a tus Inventos

Muchos se preguntaran que tiene que ver esto con hacer joysticks.

Pues no mucho, simplemente son accesorios para darles un acabado profesional a tus proyectos. Aprenderas a ponerle luz a tus joypads caseros.

Sigue leyendo...

Materiales y herramientas:

- Su proyecto al que le pondran las luces (llamese guitarra, dancepad, etc)
- LED (light emitter diode, o diodo emisor de luz): del voltaje y amperaje que necesiten y en un numero adecuado.
- Fuente de alimentacion: Pilas AA, bateria de 9v, puerto USB, etc.
- Cable (un par de metros, del fino)
- Cautin y estaño
- Alicate, tijeras, etc.

1° Alimentacion

Lo primero de lo primero es conseguirse la fuente de electricidad. Puede ser el puerto USB que dara un voltaje de 5V y amperaje de 100 continuos (puede llegar a 500), un transformador de 9V, pilas AA de 1,5V, baterias de 9V etc.

En este ejemplo usare 2 pilas AA.



Si desean utilizar un puerto USB, echen un vistazo a este proyecto de lampara USB de la web comolohago.cl

2° Elegir los LED



Recomiendo LED ya que son pequeños, dan buena luminosidad a poca corriente, y ademas son muy baratos.

Los mios los obtuve de teclados antiguos, ni siquiera los compre. Hay que tomar en cuenta el color y el numero que desean.

Para estar seguro de no quemar sus LED, y de que prendan correctamente, hay que tener en consideracion el voltaje y amperaje de los LED, como tambien el voltaje y amperaje de su fuente de alimentacion.

Para esto usen esta calculadora, la que les dara el esquema de la conexion que deben hacer, y si necesitan poner una resistencia y de cuantos ohms

3° Conexion

Antes de conectarlos, debemos cerciorarnos de que soldemos correctamente los LED.

Son polarizados, por lo que el cable positivo debe ir al lado positivo y el negativo al negativo. En los LED comprados la pata negativa es siempre MAS CORTA que la positiva. Pero si rescatan sus LEDS usados tendremos que probarlos.



Siempre pueden usar herramientas mas sofisticadas, pero yo los conecte a un cable positivo y negativo y fui probando hasta que prendio, y marque la patita negativa doblandola.

Una vez terminado este paso, los ubicaremos en posicion. Yo hice hoyos en el mango de mi guitarra USB y los puse ahi.



Di vuelta el mango, puse todas las patitas negativas hacia un lado y las positivas hacia otro y solde un cable a todas las positivas y otro a todas las negativas, cuidando que no se toparan.



4° Pasos finales

Ahora solo falta colocar un interruptor (para que no nos gaste las pilas) y conectar todo. Simplemente debemos elegir un cable, por ejemplo, el negativo (o ambos si usamos interruptor para conmutar 2 señales) y soldar el cable negativo de los LEDs a una patita, y el negativo de la fuente de electricidad al medio.

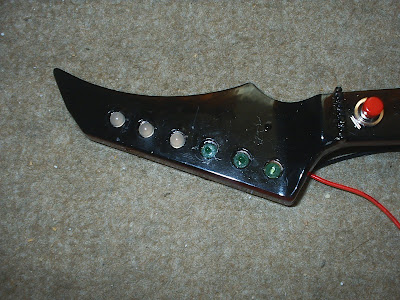

Ya hemos terminado, fotos finales



y una de mas lejos


Le puse un LED mas, de color rojo, que no mostre en la foto.

Ahora no servira la excusa de que "no se donde estan los botones"

saludos


Un videotutorial por si no les quedo claro
